Qual è la pressione di esercizio massima consentita per la lastra Inconel 625? Questa è una domanda che si pone spesso tra ingegneri, progettisti e coloro che sono coinvolti in applicazioni ad alte prestazioni in cui vengono utilizzate le lastre Inconel 625. In qualità di fornitore affidabile di lastre Inconel 625, sono qui per far luce su questo importante argomento.
Inconel 625 è una lega di nichel-cromo-molibdeno che offre eccezionale resistenza alla corrosione, elevata resistenza ed eccellente lavorabilità. Queste proprietà lo rendono una scelta popolare in una vasta gamma di settori, tra cui quello aerospaziale, della lavorazione chimica, marittimo, petrolifero e del gas. Ma quando si tratta di determinare la pressione di esercizio massima consentita, entrano in gioco diversi fattori.
Proprietà dei materiali della lastra Inconel 625
Prima di approfondire la pressione di esercizio massima consentita, è essenziale comprendere le principali proprietà del materiale Inconel 625. La lega ha un elevato contenuto di nichel (circa 58% minimo), che fornisce un'eccellente resistenza alla corrosione in vari ambienti, tra cui acqua di mare, soluzioni acide e atmosfere ossidanti ad alta temperatura. Il cromo (20 - 23%) migliora la resistenza della lega all'ossidazione e alle incrostazioni, mentre il molibdeno (8 - 10%) contribuisce alla sua robustezza e resistenza alla corrosione per vaiolatura.
La resistenza alla trazione della lastra Inconel 625 varia tipicamente da 830 MPa (120 ksi) a 1030 MPa (150 ksi) e la sua resistenza allo snervamento è di circa 415 MPa (60 ksi). Questi valori di elevata resistenza sono cruciali se si considera la pressione che la lastra può sopportare. Inoltre, Inconel 625 ha una buona duttilità, che gli consente di deformarsi plasticamente prima della rottura, fornendo un ulteriore margine di sicurezza nelle applicazioni ad alta pressione.
Fattori che influenzano la pressione di esercizio massima consentita
- Spessore del foglio: Uno dei fattori più significativi che influenzano la pressione di esercizio massima consentita è lo spessore della lastra Inconel 625. I fogli più spessi possono generalmente resistere a pressioni più elevate perché hanno più materiale per resistere alle forze interne generate dalla pressione. Ad esempio, una lamiera più spessa avrà una sezione trasversale maggiore per distribuire lo stress causato dalla pressione, riducendo la probabilità di deformazione o rottura.
- Temperatura: La temperatura ha un profondo effetto sulle proprietà meccaniche dell'Inconel 625. All'aumentare della temperatura, la resistenza della lega diminuisce. A temperature elevate, gli atomi nel materiale hanno più energia e hanno maggiori probabilità di muoversi, il che può portare allo scorrimento viscoso (deformazione lenta e continua sotto stress) e ad una riduzione della capacità della lega di resistere alla pressione. Pertanto, la pressione di esercizio massima consentita deve essere regolata in base alla temperatura di esercizio.
- Geometria dell'applicazione: Anche la forma e il design del componente realizzato con la lastra Inconel 625 giocano un ruolo nel determinare la pressione di esercizio massima consentita. Ad esempio, un recipiente cilindrico realizzato con la lamiera avrà una distribuzione delle sollecitazioni diversa rispetto a una piastra piana. In un recipiente cilindrico, la sollecitazione circolare (sollecitazione circonferenziale) è solitamente il fattore critico, mentre in una piastra piana, la sollecitazione di flessione può essere più significativa.
- Qualità di saldatura e fabbricazione: Se la lastra Inconel 625 viene saldata o trasformata in un componente, la qualità dei processi di saldatura e fabbricazione può influenzare la pressione di esercizio massima consentita. Una saldatura inadeguata può introdurre difetti come porosità, crepe o mancanza di fusione, che possono indebolire il materiale e ridurne la capacità di carico.
Calcolo della pressione di esercizio massima consentita
Per calcolare la pressione di esercizio massima consentita per la lastra Inconel 625, gli ingegneri utilizzano spesso formule basate sui principi della meccanica e della scienza dei materiali. Uno dei metodi più comuni è la formula di Barlow, che viene utilizzata per recipienti cilindrici a pareti sottili. La formula è la seguente:
[P=\frac{2St}{D}]
Dove:
- (P) è la pressione di esercizio massima consentita
- (S) è la tensione ammissibile del materiale
- (t) è lo spessore del foglio
- (D) è il diametro interno del vaso
Tuttavia, è importante notare che questa formula è un approccio semplificato e presenta delle limitazioni. Per geometrie o applicazioni più complesse, potrebbe essere necessaria l'analisi degli elementi finiti (FEA). FEA è un metodo numerico in grado di simulare accuratamente la distribuzione delle sollecitazioni in un componente in diverse condizioni di carico, tenendo conto di fattori quali proprietà del materiale, geometria e condizioni al contorno.
Standard e codici di settore
Oltre ai calcoli teorici, gli standard e i codici del settore forniscono anche linee guida per determinare la pressione di esercizio massima consentita per la lastra Inconel 625. Ad esempio, il Boiler and Pressure Vessel Code (BPVC) dell'American Society of Mechanical Engineers (ASME) contiene regole e requisiti dettagliati per la progettazione, la fabbricazione e l'ispezione dei recipienti a pressione. Questi standard garantiscono che i recipienti a pressione realizzati con la lamiera Inconel 625 siano sicuri e affidabili.
Confronto con altre leghe

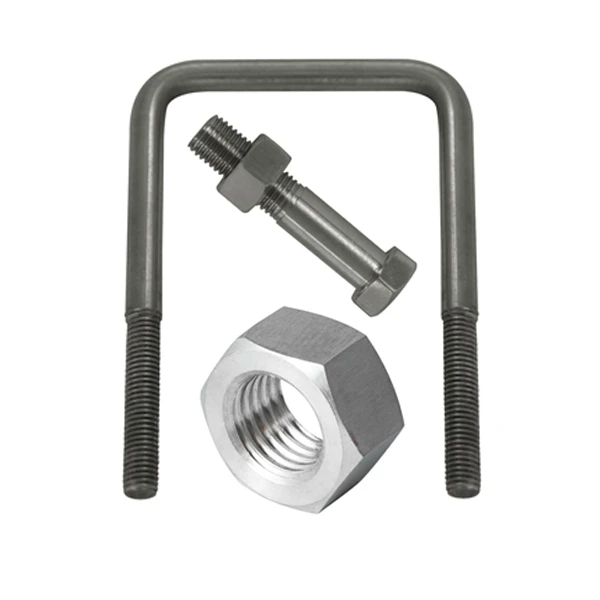

Quando si considera la lastra Inconel 625 per applicazioni ad alta pressione, è utile confrontarla con altre leghe simili.Dispositivo di fissaggio Incoloy 825è un'altra lega a base di nichel che viene spesso utilizzata in ambienti corrosivi. Sebbene Incoloy 825 abbia una buona resistenza alla corrosione, la sua resistenza è generalmente inferiore a quella dell'Inconel 625. Di conseguenza, Inconel 625 può essere una scelta migliore per applicazioni in cui sono richieste sia alta pressione che resistenza alla corrosione.
Foglio Inconel 600è anche una nota lega nichel-cromo. L'Inconel 600 ha un'eccellente resistenza all'ossidazione alle alte temperature, ma non è resistente alla vaiolatura e alla corrosione interstiziale come l'Inconel 625. In termini di capacità di carico della pressione, la maggiore resistenza e la migliore resistenza alla corrosione dell'Inconel 625 lo rendono più adatto per applicazioni ad alta pressione e in ambienti difficili.
Applicazioni della lastra Inconel 625 in situazioni di alta pressione
Nell'industria aerospaziale, la lastra Inconel 625 viene utilizzata nella costruzione di sistemi idraulici ad alta pressione, componenti di motori e serbatoi di carburante. Queste applicazioni richiedono materiali in grado di resistere a pressioni elevate e temperature estreme mantenendo la loro integrità strutturale.
Nel settore della lavorazione chimica, la lastra Inconel 625 viene utilizzata per fabbricare reattori, scambiatori di calore e sistemi di tubazioni. Questi componenti sono spesso esposti a sostanze chimiche corrosive e fluidi ad alta pressione, rendendo Inconel 625 una scelta ideale grazie alla sua eccellente resistenza alla corrosione e all'elevata robustezza.
Nell'industria del petrolio e del gas, la lastra Inconel 625 viene utilizzata in apparecchiature sottomarine, come componenti della testa pozzo e condutture. Queste applicazioni richiedono materiali in grado di resistere alle alte pressioni e agli ambienti corrosivi tipici della produzione di petrolio e gas nelle profondità marine.
Il nostro ruolo come fornitore di lastre Inconel 625
In qualità di fornitore diFoglio Inconel 625, comprendiamo l'importanza di fornire materiali di alta qualità che soddisfino le esigenze specifiche dei nostri clienti. Acquistiamo le nostre lastre Inconel 625 da produttori rinomati e ci assicuriamo che siano sottoposte a rigorose misure di controllo della qualità.
Disponiamo di un team di esperti in grado di assistere i nostri clienti nella scelta del giusto spessore e grado di lastra Inconel 625 per le loro applicazioni ad alta pressione. Possiamo anche fornire supporto tecnico e consulenza su saldatura, fabbricazione e installazione per garantire che il prodotto finale funzioni come previsto.
Contattaci per le tue esigenze relative ai fogli Inconel 625
Se sei coinvolto in un'applicazione che richiede la lastra Inconel 625 e hai bisogno di determinare la pressione di esercizio massima consentita o se hai altre domande sui nostri prodotti, ti invitiamo a contattarci. Il nostro team è pronto a discutere le vostre esigenze specifiche e fornirvi le migliori soluzioni. Che tu sia un ingegnere, un progettista o un professionista degli appalti, siamo qui per supportarti nel tuo progetto.
Riferimenti
- Codice ASME per caldaie e recipienti a pressione
- Manuale sui metalli, volume 2: Proprietà e selezione: leghe non ferrose e materiali per usi speciali
- Letteratura tecnica dei produttori di Inconel 625
